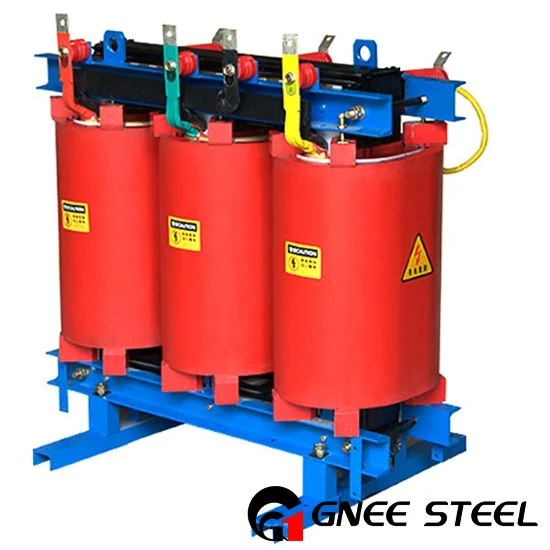

بے ترتیب خشک قسم کے ٹرانسفارمرز
تصریح
تکنیکی معیار
GNEE اسٹیل بے ترتیب کور قسم کی تقسیم کا ٹرانسفارمر
روایتی ٹرانسفارمرز کے کور لیمینیشنز کے ڈھیروں پر مشتمل ہوتے ہیں جو تقریبا یکساں کرسٹل لائن ڈھانچے (CRGO) کے ساتھ سلکان اسٹیل سے بنائے جاتے ہیں۔ بے ساختہ کور والے ٹرانسفارمرز میں، سٹیل کا ایک ربن کور بنانے کے لیے زخم ہوتا ہے۔ کا بڑا فائدہبے ساختہ ٹرانسفارمرزیہ ہے کہ بے ساختہ اسٹیل میں ہسٹریسیس کے کم نقصانات ہوتے ہیں۔ سیدھے الفاظ میں اس کا مطلب یہ ہے کہ کور کی میگنیٹائزیشن اور ڈی میگنیٹائزیشن کے دوران حرارت کے طور پر کم توانائی ضائع ہوتی ہے (نیچے آئی آر کی تصویر دیکھیں)۔
امورفوس الائے ٹرانسفارمر ایک پاور ٹرانسفارمر ہے جس میں کم نقصان اور اعلی توانائی کی کارکردگی ہے۔ اس قسم کا ٹرانسفارمر لوہے پر مبنی بے ساختہ دھات کو کور کے طور پر استعمال کرتا ہے۔ چونکہ اس مواد میں طویل رینج کا آرڈرڈ ڈھانچہ نہیں ہے، اس لیے اس کی مقناطیسیت اور ڈی میگنیٹائزیشن عام مقناطیسی مواد سے آسان ہے۔
بے ساختہ دھاتی ٹرانسفارمر
امورفوس ڈسٹری بیوشن ٹرانسفارمر تکنیکی پیرامیٹرز
| برائے نام صلاحیت | وولٹیج کا مجموعہ | گروپس میں شامل ہوں۔ | نقصان SZ11 قسم (kW) | غیر لوڈ کرنٹ | شارٹ سرکٹ کی رکاوٹ | وزن (کلوگرام) | ||||
| (کے وی اے) | ہائی وولٹیج (KV) | ہائی پریشر نل کی حد | کم وولٹیج (KV) | لیبل | بغیر بوجھ | لوڈ | (%) | (%) | بھاری تیل | کل وزن |
| 200 | 10 | ±4×2.5% | 0.4 | Yyn٪7b٪7b0٪7d٪7d Dyn11 |
0.48 | 3.06 | 1.5 | 4 | 260 | 1040 |
| 250 | 0.56 | 3.6 | 1.4 | 290 | 1160 | |||||
| 315 | 0.67 | 4.32 | 1.4 | 320 | 1360 | |||||
| 400 | 0.8 | 5.22 | 1.3 | 350 | 1550 | |||||
| 500 | 0.96 | 6.21 | 1.2 | 400 | 1820 | |||||
| 630 | 1.2 | 7.65 | 1.1 | 4.5 | 490 | 2170 | ||||
| 800 | 1.4 | 9.36 | 1 | 600 | 2590 | |||||
| 1000 | 1.7 | 10.98 | 1 | 710 | 3000 | |||||
| 1250 | 1.95 | 13.05 | 0.9 | 820 | 3630 | |||||
| 1600 | 2.4 | 15.57 | 0.8 | 840 | 4145 | |||||
بقایا مقناطیسی چالکتا کے ساتھ بے ساختہ کھوٹ کو ٹرانسفارمر کے بنیادی مواد کے طور پر استعمال کیا جا سکتا ہے، اور نقصان کی قیمت آخر کار بہت کم ہو سکتی ہے۔ تاہم، اس میں بہت سی خصوصیات ہیں جن کی ضمانت اور ڈیزائن اور مینوفیکچرنگ میں غور کیا جانا چاہیے۔ مرکزی جسم مندرجہ ذیل پہلوؤں کی عکاسی کرتا ہے:
(1) بے ساختہ کھوٹ شیٹ کے مواد کی سختی بہت زیادہ ہے، اور اسے روایتی ٹولز کے ساتھ قینچنا مشکل ہے، اس لیے ڈیزائن میں قینچ کی مقدار کو کم کیا جانا چاہیے۔
(2) بے ساختہ مرکب کی موٹائی بہت پتلی ہے، اور مواد کی سطح بہت چپٹی نہیں ہے، لہذا لوہے کے کور کا بھرنے کا گتانک کم ہے۔
(3) بے ساختہ مرکب مکینیکل تناؤ کے لیے بہت حساس ہوتے ہیں۔ ساختی ڈیزائن میں، لوہے کے کور کو بنیادی بوجھ برداشت کرنے والے ڈھانچے کے طور پر لینے کی روایتی ڈیزائن اسکیم سے گریز کرنا چاہیے۔
(4) بہترین کم نقصان کی خصوصیات حاصل کرنے کے لیے، بے ساختہ کھوٹ کے لوہے کے چپس کو اینیل کرنا ضروری ہے۔
(5) برقی کارکردگی سے۔ لوہے کے چپس کی مونڈنے والی مقدار کو کم کرنے کے لیے، پوری پروڈکٹ کا آئرن کور متوازی طور پر چار الگ الگ آئرن کور فریموں پر مشتمل ہوتا ہے، اور ہر فیز وائنڈنگ مقناطیسی سرکٹ کے دو آزاد فریموں پر آستین کی جاتی ہے۔
بے ساختہ کور ٹرانسفارمر فیکٹری
عمومی سوالات
Q1: وارنٹی کی مدت کتنی ہے؟
A1: یہ 1 سال ہے۔
Q2: کیا آپ کسٹمر کا لوگو استعمال کرنا قبول کریں گے؟
A2: جی ہاں، ہم OEM اور ODM سروس فراہم کر سکتے ہیں.
Q3: ادائیگی کی شرائط کیا ہیں؟
A3: ہم T/T، ویسٹرن یونین، پے پال، وغیرہ کو قبول کرتے ہیں۔
Q4: ترسیل کا وقت کتنا ہے؟
A4: عام طور پر یہ 20-30 دن ہوتا ہے، یہ آرڈر کی مقدار پر منحصر ہوتا ہے۔
Q5: پیکیج کا معیار کیا ہے؟
A5: گاہک کی ضرورت کے مطابق معیاری پیکیج یا خصوصی پیکیج برآمد کریں۔
