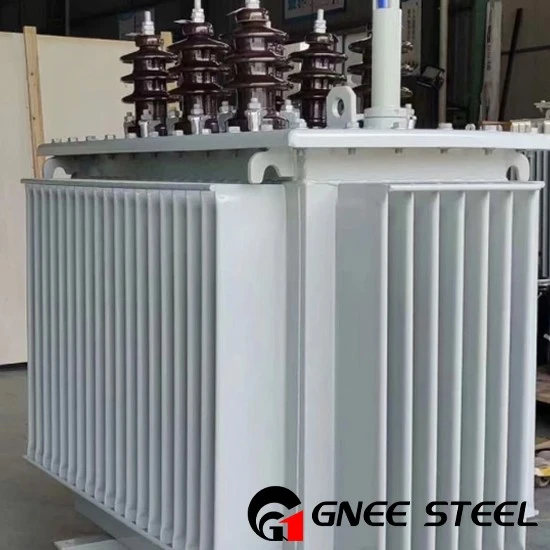

11kv 100kVA ڈسٹری بیوشن ٹرانسفارمر
مرحلہ: تین
کور: کور قسم کا ٹرانسفارمر
کولنگ کا طریقہ: تیل میں ڈوبا ہوا ٹرانسفارمر
سمیٹنے کی قسم: ملٹی وائنڈنگ ٹرانسفارمر
سرٹیفیکیشن: ISO9001-2000, ISO9001, CCC
تصریح
تکنیکی معیار
GNEE اسٹیل ٹرانسفارمر اورینٹڈ الیکٹریکل سلکان اسٹیل
* یہ ماڈل چینی قومی GB معیارات اور بین الاقوامی IEC معیارات کے مطابق تیار کیا گیا ہے۔
* یہ تیل کو ٹرانسفارمر کے اہم موصلیت کے ذرائع کے طور پر استعمال کرتا ہے، اور کولنگ میڈیم کے طور پر تیل پر انحصار کرتا ہے، جیسے تیل میں ڈوبی قدرتی کولنگ،تیل میں ڈوبا ہواایئر کولنگ، تیل میں ڈوبی ہوئی پانی کی ٹھنڈک اور جبری تیل کی گردش وغیرہ۔
* اہم اجزاء:آئرن کور، وائنڈنگ، فیول ٹینک، تیل کا تکیہ، سانس لینے کا سامان، دھماکہ پروف ٹیوب (پریشر ریلیز والو)، ریڈی ایٹر، انسولیٹنگ کیسنگ، ٹیپ سوئچ، گیس ریلے، تھرمامیٹر، آئل پیوریفائر وغیرہ۔
* اونچی عمارتوں، تجارتی مراکز، سب ویز، ہوائی اڈوں، اسٹیشنوں، صنعتی اور کان کنی کے اداروں، ڈرلنگ پلیٹ فارمز اور تیل کی پیداوار کے پلیٹ فارمز میں بڑے پیمانے پر استعمال کیا جاتا ہے۔ خاص طور پر آتش گیر، دھماکہ خیز مواد اور دیگر سخت ماحول میں استعمال کے لیے موزوں ہے۔
|
S11 صلاحیت |
شرح شدہ وولٹیج اور آف لوڈ ٹیپنگ | ویکٹر گروپ کی علامت |
No-load نقصان (ڈبلیو) |
لوڈ نقصان (W) | NO-load کرنٹ(%) | مختصر سرکٹ کی رکاوٹ (%) |
||||
| HV(kv) | ہائی پریشر ٹیپ رینج (%) |
LV(kv) | ||||||||
| 30 kva | 11 10.5 10 6.3 6 |
±5% ±2x2.5% |
0.4 0.415 0.420 0.430 0.440 |
Dyn11 Yyn0 |
100 | 630/600 | 1.5 | 4 | ||
| 50 kva | 130 | 910/870 | 1.3 | 4 | ||||||
| 60 kva | 150 | 1090/1040 | 1.2 | 4 | ||||||
| 75 kva | 180 | 1310/1250 | 1.2 | 4 | ||||||
| 100 kva | 200 | 1580/1500 | 1.1 | 4 | ||||||
| 125 kva | 240 | 1890/1800 | 1.1 | 4 | ||||||
| 150 kva | 280 | 2310/2200 | 1 | 4 | ||||||
| 200 kva | 340 | 2730/2600 | 1 | 4 | ||||||
| 250 kva | 400 | 3200/3050 | 0.9 | 4 | ||||||
| 300 kva | 480 | 3830/3650 | 0.9 | 4 | ||||||
| 400 kva | 570 | 4520/4300 | 0.8 | 4 | ||||||
| 500 kva | 680 | 5410/5150 | 0.8 | 4 | ||||||
| 600 kva | 810 | 6200 | 0.6 | 4.5 | ||||||
| 750 kva | 980 | 7500 | 0.6 | 4.5 | ||||||
| 1000 kva | 1150 | 10300 | 0.6 | 4.5 | ||||||
| 1250 kva | 1360 | 12000 | 0.5 | 4.5 | ||||||
| 1500 kva | 1640 | 14500 | 0.5 | 4.5 | ||||||
| 2000 kva | 1940 | 18300 | 0.4 | 5 | ||||||
| 2500 kva | 2290 | 21200 | 0.4 | 5 | ||||||
ٹرانسفارمر پیکج اور شپنگ کے لیے گرین اورینٹڈ الیکٹریکل اسٹیل
