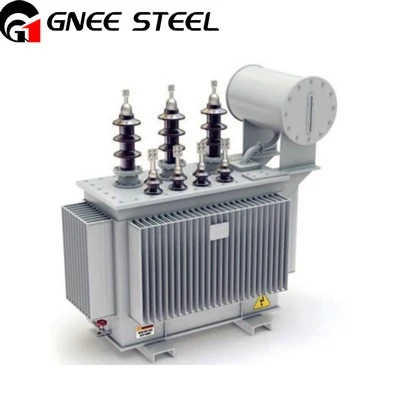

800 KVA ONAF کولنگ ٹرانسفارمر

مصنوع کا تعارف

اوناف (تیل قدرتی ، ہوا پر مجبور) کولنگ ٹرانسفارمر میں ایک مضبوط ، دوہری - کولنگ ڈیزائن شامل ہے۔ اس کا بنیادی کم - نقصان سلیکن اسٹیل لامینیشنوں پر مشتمل ہے جس میں ایڈی موجودہ نقصانات کو کم سے کم کرنے کے لئے سجا دیا گیا ہے ، جس میں اعلی -} کنڈکٹیویٹی تانبے کی ونڈنگ (پرائمری/سیکنڈری) کے ساتھ جوڑا بنایا گیا ہے۔ تیل - ڈوبے ہوئے ٹینک ، جو ویلڈیڈ اسٹیل سے تعمیر کیا گیا ہے ، قدرتی تیل کی گردش کے ل Kn نالجڈ سائیڈ پینلز کے ساتھ بنیادی اور سمیٹ رکھتا ہے۔ جبری ہوا - کولنگ سسٹم - بشمول شائقین اور ریڈی ایٹرز - اضافہ گرمی کی کھپت: شائقین اعلی بوجھ کے دوران ٹھنڈک کو تیز کرنے کے لئے بیرونی ریڈی ایٹرز پر ہوا اڑا دیتے ہیں ، قدرتی ہوا سے ٹھنڈک (اونن) کے مقابلے میں 30-40 فیصد تک صلاحیت میں اضافہ ہوتا ہے۔ او این اے ایف ٹرانسفارمر میں تیل کے حجم معاوضے کے لئے ایک کنزرویٹر (اختیاری) ، حفاظت کے لئے دباؤ سے متعلق امدادی والوز ، اور بجلی کے رابطوں کے لئے بشنگ شامل ہیں۔ یہ ڈھانچہ مکینیکل طاقت ، تھرمل کارکردگی ، اور آپریشنل لچک کو متوازن کرتا ہے ، جس سے یہ صنعتی گرڈ اور بھاری - لوڈ ایپلی کیشنز کے ل suitable موزوں ہے۔

او این اے ایف ٹرانسفارمرز میں مزید بصیرت کے ل ، ، ہم سے رابطہ کریںsales@gneesteels.com.

ابھی رابطہ کریں

مصنوعاتویڈیو

فنی dاے ٹی اےsہیٹ

800 KVA ONAF کولنگ ٹرانسفارمر کا ورکنگ اصول

800 KVA ONAF کولنگ ٹرانسفارمرموثر گرمی کے انتظام کے ل a ایک ہائبرڈ کولنگ سسٹم کے ساتھ مل کر برقی مقناطیسی انڈکشن کے اصول پر کام کرتا ہے:

برقی مقناطیسی انڈکشن

پرائمری سمیٹ میں ردوبدل موجودہ (AC) حاصل ہوتا ہے ، جس سے کم - نقصان سلیکن اسٹیل کور میں اتار چڑھاؤ مقناطیسی بہاؤ پیدا ہوتا ہے۔

یہ بہاؤ ثانوی سمیٹ میں وولٹیج کی حوصلہ افزائی کرتا ہے ، جس سے مختلف وولٹیج کی سطح (اوپر/نیچے) کے درمیان بجلی کی منتقلی حاصل ہوتی ہے جو سمیٹ کے موڑ کے تناسب کی بنیاد پر ہوتی ہے۔

کولنگ میکانزم (او این اے ایف)

قدرتی تیل کی گردش: ٹینک میں موصلیت کا تیل (معدنیات یا ایسٹر) دونوں ڈائی الیکٹرک اور کولینٹ دونوں کے طور پر کام کرتا ہے۔ جیسے جیسے آپریشن کے دوران بنیادی اور سمیٹ گرم ہوجاتے ہیں ، تیل گرمی کو جذب کرتا ہے ، پھیلتا ہے ، اور قدرتی طور پر ٹینک کی چوٹی تک جاتا ہے۔

جبری ہوا سے ٹھنڈا ہونا: جب بوجھ میں اضافہ ہوتا ہے یا درجہ حرارت میں اضافہ ہوتا ہے تو بیرونی شائقین اور ریڈی ایٹرز (کولنگ فائنز) چالو ہوجاتے ہیں۔ شائقین ریڈی ایٹرز کے اوپر ہوا اڑا دیتے ہیں ، اور تیل سے گرمی کی کھپت کو تیز کرتے ہیں کیونکہ یہ ریڈی ایٹر چینلز کے ذریعے گردش کرتا ہے۔ یہ زبردستی ہوا سے ٹھنڈا ہونے سے تیل قدرتی ہوا جبری کولنگ ٹرانسفارمر کی اعلی بوجھ کو سنبھالنے کی صلاحیت میں اضافہ ہوتا ہے (عام طور پر اوورلوڈ جیسے قدرتی ٹھنڈک کے طریقوں کے مقابلے میں 30–40 ٪ اوورلوڈ)۔

آپریشن میں کلیدی اجزاء

کنزرویٹر (اختیاری): آکسیکرن کو کم کرنے کے لئے تیل اور ہوا کے مابین براہ راست رابطے کو روکنے ، تھرمل توسیع/سنکچن کو ایڈجسٹ کرکے تیل کے حجم استحکام کو برقرار رکھتا ہے۔

پریشر ریلیف والو: ٹینک کو نقصان سے بچانے کے لئے غلطیوں (جیسے ، مختصر سرکٹس) کی صورت میں اندرونی دباؤ کو محفوظ طریقے سے جاری کرتا ہے۔

بشنگ: موصل کنیکٹر جو تنہائی کو برقرار رکھتے ہوئے سمیٹ اور بیرونی سرکٹس کے مابین بجلی کے رابطوں کی اجازت دیتے ہیں۔

جبری ہوا کولنگ کے ساتھ قدرتی تیل کی نقل و حرکت کا امتزاج کرکے ، او این اے ایف ٹرانسفارمر توازن کی کارکردگی ، وشوسنییتا ، اور موافقت ، صنعتی ، تجارتی ، اور اعلی- لوڈ گرڈ ایپلی کیشنز میں مستحکم بجلی کی ترسیل کو یقینی بناتا ہے۔
