1500KVA 11KV تیل سے بھرا ڈسٹری بیوشن ٹرانسفارمر



دی1500kVA تیل سے بھرا ہوا ٹرانسفارمراعلی-معدنی معدنی تیل کو موصلیت اور کولنگ میڈیم کے طور پر اپناتا ہے، جس میں مضبوط اوورلوڈ صلاحیت اور شاندار موسم کی مزاحمت ہوتی ہے۔ یہ IEC 60076 اور GB 1094 معیارات کے مطابق ہے، جو بیرونی اور اندرونی تنصیب دونوں کے لیے موزوں ہے۔ یہ تیل-ڈبا ہوا ٹرانسفارمر 50Hz/60Hz کی ریٹیڈ فریکوئنسی پر طویل عرصے تک مستحکم طور پر کام کر سکتا ہے۔ اس کا کوئی-لوڈ نقصان اور بوجھ کا نقصان لیول 3 کے توانائی کی کارکردگی کے معیارات سے زیادہ ہے، جس سے پوری زندگی-سائیکل آپریشن لاگت کو مؤثر طریقے سے کم کیا جاتا ہے۔



• 98.5% تک آپریٹنگ کارکردگی
• 6% شارٹ-سرکٹ کی رکاوٹ
• اختیاری کلاس A / کلاس F موصلیت کا درجہ







برقی مقناطیسی انڈکشن کا قانون

فیراڈے کے برقی مقناطیسی انڈکشن کے قانون کی بنیاد پر، جب پرائمری وائنڈنگ 11kV AC پاور سپلائی سے منسلک ہوتی ہے تو متبادل مقناطیسی بہاؤ پیدا ہوتا ہے۔ بند آئرن کور مقناطیسی بہاؤ کو ثانوی وائنڈنگ سے جوڑتا ہے، اور وولٹیج کو موڑ کے تناسب سے تبدیل کیا جاتا ہے۔ 1500kVA ریٹیڈ صلاحیت ریٹیڈ لوڈ کے حالات میں موثر پاور ٹرانسمیشن کو یقینی بناتی ہے۔



تیل-ڈبی ہوئی موصلیت اور کولنگ

ٹرانسفارمر کا تیل وائنڈنگز کے درمیان ڈائی الیکٹرک طاقت کو بڑھانے کے لیے ایک موصل ذریعہ کے طور پر کام کرتا ہے۔ دریں اثنا، یہ آئرن کور اور وائنڈنگز سے پیدا ہونے والی گرمی کو قدرتی کنویکشن کے ذریعے ٹینک کی دیوار یا ہیٹ سنک میں منتقل کرتا ہے، ONAN قدرتی تیل کی گردش کو ٹھنڈا کرنے اور درجہ حرارت میں اضافے کو معیاری حدود کے اندر رکھتا ہے۔



وولٹیج ریگولیشن اور تحفظ

پاور گرڈ وولٹیج کے اتار چڑھاو کو اپنانے کے لیے ہائی-وولٹیج سائیڈ ±2×2.5% آف-سرکٹ ٹیپ چینجر سے لیس ہے۔ گیس ریلے اور پریشر ریلیف والو سمیت مکمل تحفظ کے اجزاء ٹرانسفارمر کے محفوظ اور مستحکم آپریشن کو یقینی بناتے ہیں۔



آئرن کور: اعلی-پارگمیتا کولڈ-رولڈ سیلیکون اسٹیل شیٹ اسٹیپڈ لیپ جوائنٹ ٹیکنالوجی کے ساتھ، لوڈ کرنٹ اور ہسٹریسس کے نقصان کو کم کرتی ہے-

سمیٹنا: مکمل تانبے کا کنڈکٹر جو اعلی-پاکیزہ آکسیجن-مفت تانبے سے بنا ہے، مزاحمتی نقصان کو کم کرتا ہے اور شارٹ-سرکٹ مزاحمت کو بڑھاتا ہے

موصلیت کا تیل: اعلی فلیش پوائنٹ اور اعلی آکسیڈیشن استحکام کے ساتھ پریمیم نیفتھینک معدنی تیل

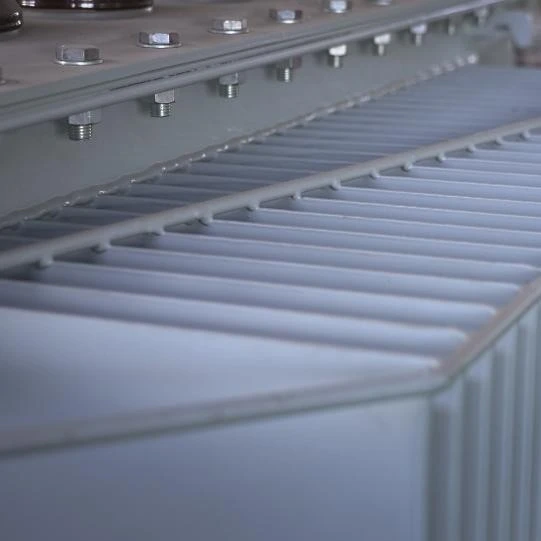

آئل ٹینک اور ریڈی ایٹر: تیل کی خرابی کو روکنے کے لیے نالیدار تیل کا ٹینک یا پلیٹ ریڈی ایٹر مکمل طور پر مہر بند ڈھانچے کے ساتھ

بشنگ اور ٹیپ چینجر: ہائی/کم وولٹیج چینی مٹی کے برتن کی بشنگ یا کمپوزٹ بشنگ؛ درست وولٹیج ریگولیشن کے لیے آف-سرکٹ ٹیپ چینجر

تحفظ کے اجزاء: آئل لیول گیج، تھرمامیٹر، پریشر ریلیف والو، اختیاری گیس ریلے





دی1500kVA تھری فیز آئل میں ڈوبا ہوا ٹرانسفارمردرمیانے-سے-بڑے صنعتی بوجھ کو سپورٹ کرنے کے لیے ڈیزائن کیا گیا ہے۔ تاہم، اصل قابل استعمال بوجھ (kW) پاور فیکٹر اور لوڈ کی خصوصیات پر منحصر ہے۔



✅ عام بوجھ کی صلاحیت کی تبدیلی

پاور فیکٹر	زیادہ سے زیادہ لوڈ (kW)	تجویز کردہ محفوظ لوڈ (kW)
0.8	1200 کلو واٹ	1000 - 1150 کلو واٹ
0.85	1275 کلو واٹ	1050 - 1200 کلو واٹ
0.9	1350 کلو واٹ	1100 - 1300 کلو واٹ

👉 طویل-مدت کے مستحکم آپریشن کے لیے، اسے چلانے کی سفارش کی جاتی ہے۔1500kVA تیل میں ڈوبا ہوا ٹرانسفارمرپر70%–85% لوڈ.



✅انڈسٹری-بیسڈ ایپلیکیشن کی مثالیں۔



درمیانے درجے کے-صنعتی پودے

پروڈکشن لائنوں جیسے انجیکشن مولڈنگ، مکینیکل پروسیسنگ اور ٹیکسٹائل کے لیے بجلی کی فراہمی۔ محفوظ توسیعی مارجن کے ساتھ 1000kW–1200kW کل بوجھ کے لیے مرکزی بجلی کی فراہمی۔



کمرشل کمپلیکس

شاپنگ مالز، ہسپتالوں، سکولوں اور دفتری عمارتوں کے لیے ہنگامی اور مرکزی بجلی کی تقسیم، ایئر کنڈیشنگ، لائٹنگ اور لفٹ سسٹم کے مستحکم آپریشن کو یقینی بنانا۔



نئے توانائی کے معاون منصوبے

PV اور توانائی ذخیرہ کرنے کا مرحلہ-اپ سب اسٹیشن: 0.4kV کم وولٹیج کو 11kV پاور گرڈ سے انورٹرز کے ساتھ جوڑیں، صنعتی اور تجارتی پارکوں میں سبز بجلی کی کھپت کو سپورٹ کریں۔



پانی کا تحفظ اور نکاسی کا علاج

سیوریج پلانٹس میں پانی کے بڑے پمپ، بلورز اور پانی نکالنے کے آلات کے لیے بجلی کی فراہمی۔ موسم-مزاحمتی تیل-ڈوبایا ہوا ڈیزائن مرطوب اور بیرونی ماحول کے مطابق ہوتا ہے۔



انفراسٹرکچر

ہائی وے سروس ایریاز، ٹنل لائٹنگ اور ریلوے سگنل سسٹم کے لیے بجلی کی فراہمی، قابل اعتماد طویل-بجلی کی تقسیم کی ضمانت دیتا ہے۔



ای وی چارجنگ اسٹیشنز

ایک سے زیادہ ڈی سی فاسٹ چارجنگ پائلز کے لیے بجلی کی تقسیم۔ 1500kVA کی صلاحیت بیک وقت 10 سے 20 فاسٹ چارجنگ پائلز کی ہائی-پاور آؤٹ پٹ کو سپورٹ کرتی ہے۔





✅ انسٹالیشن فاؤنڈیشن افقی اور مضبوط ہو گی، جس کی برداشت کی گنجائش کل ٹرانسفارمر وزن کے 1.5 گنا سے زیادہ یا اس کے برابر ہو گی (ریفرنس وزن1500kVA 11kV تیل-ڈبا ہوا ٹرانسفارمر: 3500 ~ 4200 کلوگرام)۔



✅ کافی وینٹیلیشن اور گرمی کی کھپت کی جگہ کو برقرار رکھیں: ریڈی ایٹر کی طرف 600 ملی میٹر سے زیادہ یا اس کے برابر اور بحالی کے راستے کے لیے 1000 ملی میٹر سے زیادہ یا اس کے برابر۔



✅ چھوٹے جانوروں کی مداخلت کو روکنے کے لیے بیرونی تنصیب کے لیے باڑ یا حفاظتی جال لگائیں۔ براہ راست سورج کی روشنی سے بچیں یا سن شیڈ شیلٹرز سے لیس کریں۔



✅ ہائی وولٹیج کیبل کنکشن سے پہلے مرحلے کی ترتیب کی تصدیق کریں اور 2500V میگوہیمیٹر (پرائمری سے گراؤنڈ / سیکنڈری ٹو گراؤنڈ) کے ساتھ موصلیت کی مزاحمت کی جانچ کریں۔



✅ ڈیفرینشل پروٹیکشن، گیس پروٹیکشن اور آپریٹنگ ساؤنڈ کو چیک کرنے کے لیے کمیشن کرنے سے پہلے 5 بار No-لوڈ کلوزنگ امپلس ٹیسٹ کرائیں۔



✅ گراؤنڈنگ مزاحمت 4Ω سے کم یا اس کے برابر؛ غیر جانبدار نقطہ براہ راست گراؤنڈنگ سسٹم کے لئے ڈیزائن کی ضروریات کے مطابق لاگو کریں۔





معمول کی دیکھ بھال

ہر چھ ماہ بعد تیل کی سطح اور تیل کے معیار کی جانچ کریں۔ وولٹیج ٹیسٹ اور کرومیٹوگرافک تجزیہ کے لیے باقاعدگی سے تیل کے نمونے لینے کا اہتمام کریں۔ ہیٹ سنک پر دھول صاف کریں، نل چینجر کے رابطوں اور سگ ماہی کی انگوٹھیوں کی عمر کا معائنہ کریں، کنڈکٹو بس بارز کے کنیکٹنگ بولٹ کو جوڑیں، اور لوڈ کی حالت اور تین-مرحلے کی عدم توازن کی شرح کو مانیٹر کریں۔



1500kVA تیل سے بھرے ٹرانسفارمر کی فیکٹری اور آن-سائٹ ٹیسٹنگ

IEEE / IEC معیارات کے مطابق لاگو کیا گیا:

✔ موصلیت کی مزاحمت اور ڈائی الیکٹرک نقصان کے عنصر کا ٹیسٹ

✔ ہائی اور کم وولٹیج وائنڈنگز کی ڈی سی مزاحمتی پیمائش

✔ وولٹیج کے تناسب کی پیمائش اور ویکٹر گروپ کی تصدیق

✔ نہیں-لوڈ نقصان اور کوئی-لوڈ موجودہ ٹیسٹ

✔ لوڈ نقصان اور مختصر-سرکٹ کی رکاوٹ کی پیمائش

✔ حوصلہ افزائی وولٹیج کا سامنا اور پاور فریکوئنسی وولٹیج ٹیسٹ کا سامنا

✔ تیل کے نمونوں کی خرابی وولٹیج اور نمی کے مواد کا تجزیہ

ہم تمام فیکٹری کے لیے 100% اہلیت کی شرح کی ضمانت دیتے ہیں-ڈیلیوری کی گئی ہے۔1500kVA تیل سے بھرے ڈسٹری بیوشن ٹرانسفارمرز.



سروس لائف ایکسٹینشن کے اقدامات

جھاڑیوں اور کنکشن پوائنٹس کے درجہ حرارت کی نگرانی کے لیے سالانہ انفراریڈ تھرمل امیجنگ معائنہ کریں؛ آن لائن تیل کے درجہ حرارت کی نگرانی کے آلات انسٹال کریں۔ 2 گھنٹے سے زیادہ 130% درجہ بندی کی گنجائش سے زیادہ اوور لوڈنگ سے گریز کریں، اور وقتاً فوقتاً سانس لینے والوں میں سلیکا جیل تبدیل کریں۔





آئٹم	تفصیلات
ماڈل	S13-M-1500/11 (S20 کلاس 1 توانائی کی کارکردگی اختیاری)
شرح شدہ صلاحیت	1500 kVA
مرحلہ	تھری فیز
تعدد	50Hz / 60Hz (اپنی مرضی کے مطابق)
ہائی وولٹیج	11 kV ±2×2.5%
کم وولٹیج	0.4 kV / 0.433 kV (حسب ضرورت)
ویکٹر گروپ	Dyn11 یا Yyn0
مختصر-سرکٹ کی رکاوٹ	6% (±10%)
نہیں-لوڈ نقصان	1650 W (S13 سٹینڈرڈ) سے کم یا اس کے برابر
لوڈ کا نقصان (75 ڈگری)	14500 ڈبلیو سے کم یا اس کے برابر
نہیں-لوڈ کرنٹ	0.6% سے کم یا اس کے برابر
موصلیت کا درجہ	کلاس A (105 ڈگری) / کلاس F اختیاری
کولنگ موڈ	ONAN
پروٹیکشن گریڈ	IP54 (بیرونی قسم)
حوالہ وزن	تقریباً. 3950 کلوگرام (تیل + باڈی + ٹینک)
مجموعی طول و عرض (L×W×H)	تقریباً. 2100×1450×1850 ملی میٹر
ایگزیکٹو سٹینڈرڈ	IEC 60076/GB 1094.1-2013

تفصیلی ڈیٹا شیٹ ڈاؤن لوڈ کریں۔





✅ مکمل تانبے کو سمیٹنے کا ڈیزائن گرمی کی پیداوار کو کم کرتا ہے اور سروس کی زندگی کو بڑھاتا ہے۔

✅ سخت کام کرنے والے حالات کے لیے حسب ضرورت، زیادہ-اونچائی اور زیادہ-نمی والے علاقوں کے لیے موزوں؛ دی1500kVA تیل میں ڈوبا ہوا ٹرانسفارمرپیٹنٹ اینٹی-شارٹ-سرکٹ ڈھانچہ اپناتا ہے۔

✅ مکمل قسم کی ٹیسٹ رپورٹس فراہم کی جاتی ہیں؛ فریق ثالث-معائنہ اور اپنی مرضی کے مطابق سپورٹ کریں۔1500kVA تیل سے بھرے ٹرانسفارمر کی جانچ۔

✅ تیز ترسیل کے لیے -اسٹاک مصنوعات؛ قومی انجینئرنگ ٹیم -سائٹ کی تنصیب کی رہنمائی اور 24/7 فروخت کے بعد-سپورٹ فراہم کرتی ہے۔

سرٹیفیکیشن: CE، ISO9001: 2025 دنیا بھر کے 30 سے ​​زائد ممالک میں برآمد



ایک اقتباس حاصل کریں۔



قابل اعتماد کی تلاش ہے۔1500kVA تیل میں ڈوبا ہوا ٹرانسفارمرآپ کے منصوبے کے لیے؟ GNEE آپ کی ضروریات کے مطابق اعلی-معیاری حل فراہم کرتا ہے۔



👉 اپنے 1500kVA تیل سے بھرے ڈسٹری بیوشن ٹرانسفارمرز کی بہترین قیمت، تکنیکی مدد، اور تیز ڈیلیوری حاصل کرنے کے لیے ابھی ہم سے رابطہ کریں!





1500 kVA کا کیا مطلب ہے؟

جنریٹر پر kVA کا کیا مطلب ہے؟ جنریٹر ایک ایسی چیز ہے جہاں کے وی اے کو طاقت کی پیمائش کے طور پر استعمال کیا جاتا ہے۔ بنیادی طور پر،kVA کی درجہ بندی جتنی زیادہ ہوگی، جنریٹر اتنی ہی زیادہ طاقت پیدا کرتا ہے۔. کلووولٹ-amps (kVA) جنریٹر کی ظاہری طاقت کی پیمائش کرتا ہے، جبکہ کلوواٹ (kW) اصل طاقت کی پیمائش کرتا ہے۔



1500kVA ٹرانسفارمر کتنے amps کے لیے اچھا ہے؟

میں حساب لگاتا ہوں۔1804 فل لوڈ ایم پی ایس480 vac پر 1500 kva ٹرانسفارمر کی گنجائش۔



1500 kVA ٹرانسفارمر کا وزن کتنا ہے؟

1500kVA پیڈ-ماؤنٹڈ ٹرانسفارمر کا وزنتقریبا 3500 کلوگرام.



1500 kVA کتنے واٹ ہے؟

کے وی اے سے واٹس کے تبادلوں کا جدول

kVA	پاور فیکٹر (PF)	واٹس (W)
1000.00	0.80	800000.00
1500.00	0.80	1200000.00
2000.00	0.80	1600000.00
10000.00	0.80	8000000.00
